Sản phẩm mới
1/ Giới thiệu sản phẩm
Băng chống ăn mòn polypropylene là sản phẩm công nghệ quy trình nước ngoài tiên tiến của công ty chúng tôi được giới thiệu vào năm 2002. Tham khảo các yêu cầu về hiệu suất của tiêu chuẩn kỹ thuật băng chống ăn mòn đường ống trong nước SY/T 0414-1998 vào thời điểm đó, vải địa kỹ thuật sợi dệt gia cường lưới polypropylene cải tiến đã được chọn làm vật liệu cơ bản. Lớp keo dính có hai loại: loại chịu nhiệt độ thấp thích hợp cho mùa đông và mùa xuân, và loại chịu nhiệt độ bình thường thích hợp cho mùa hè và mùa thu. Vật liệu của nó là vật liệu cao su butyl và polyisobutylene, và vật liệu nhựa đường dầu mỏ biến tính từ cao su butyl và polyisobutylene, và đã được sản xuất thử nghiệm thành công thông qua công nghệ composite nóng. Nó từng được liệt kê là sản phẩm khuyến mại quốc gia, thay thế công nghệ lớp chống ăn mòn bằng nhựa đường dầu mỏ và vải thủy tinh để khuyến mại, và được ca ngợi là "vương miện chống ăn mòn".
Trong hơn 20 năm qua, băng chống ăn mòn polypropylene đã được sử dụng rộng rãi trong bảo vệ chống ăn mòn bên ngoài cho đường ống thép mới và bồn chứa thép ngầm trong dầu khí, khí đốt tự nhiên, khí than, công nghiệp hóa chất và xây dựng đô thị, trong việc sửa chữa các lớp chống ăn mòn cũ và được khách hàng trong và ngoài nước tin dùng sâu sắc. Công ty chúng tôi là nhà sản xuất băng chống ăn mòn ống polypropylene đầu tiên tại Việt Nam.
2/ Ưu điểm của sản phẩm:
1. Cấu trúc sợi gia cường dạng lưới của vật liệu nền đạt được hiệu quả chống lại sự kéo giãn, lún và hư hỏng do biến dạng do ứng suất đất gây ra, đồng thời có khả năng chống uốn, mài mòn và va đập độc đáo.
2. Lớp keo dính dày có độ nhớt cao có khả năng bám dính cực kỳ chắc chắn vào bề mặt ống thép, băng chống ăn mòn polypropylene được chồng lên nhau và liên kết chắc chắn. Sẽ không có khoảng hở nào giữa các mối hàn ống xoắn ốc, đảm bảo nước và hơi nước không thấm vào bề mặt ống.
3. Việc lựa chọn vật liệu độc đáo và công nghệ tiên tiến đảm bảo khả năng chống lão hóa, chống ăn mòn và chống sốc điện tuyệt vời của băng chống ăn mòn sợi gia cố polypropylene.
4. Vật liệu đế linh hoạt và lớp keo dính dày giúp sản phẩm linh hoạt khi sử dụng. Kết cấu một lớp và đúc một lần giúp cải thiện hiệu quả công việc và tiết kiệm tổng chi phí.

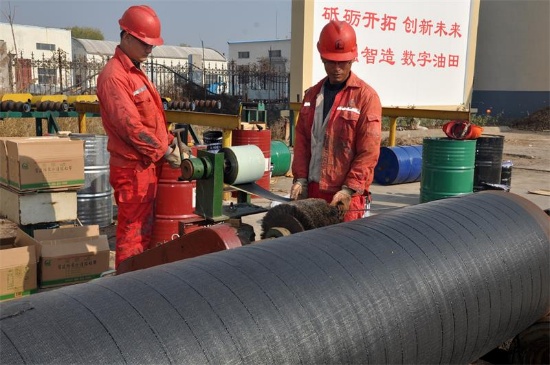

5. Dễ sử dụng, có thể quấn thủ công tại chỗ hoặc bằng máy tại nhà máy.
3/ Khả dụng:
Màu sắc: Đen
Đường kính ống áp dụng: 25～2200mm
Chiều rộng băng: 50~300mm
Độ dài phim: 15~120m
Kích thước lõi: lõi giấy 38mm, 76mm hoặc lõi nhựa giấy cứng
Bao bì: Thùng carton㎡
Xử lý tùy chỉnh theo nhu cầu của khách hàng
Nếu bạn có bất kỳ thắc mắc nào về băng chống ăn mòn sợi gia cường polypropylene, vui lòng gọi trực tiếp: 0546-8740309, công ty chúng tôi sẽ cung cấp hỗ trợ kỹ thuật thỏa đáng!
4/ Chỉ số hiệu suất:
TÊN SẢN PHẨM | 760-39 | 760-45 | 760-47 | 780-55 | 780-60 | 780-65 | 780-70 | |||
Tổng độ dày mm | 1,00 | 1.10 | 1.20 | 1,40 | 1,50 | 1,65 | 1,80 | |||
Độ dày lớp keo mm | 0,70 | 0,85 | 0,90 | 0,80 | 0,90 | 1,05 | 1.20 | |||
Độ dày nền mm | 0,30±0,05 | 0,60±0,05 | ||||||||
Độ bền kéo | ≥65Mpa | |||||||||
Sức mạnh của thép mồi | 23ºC | ≥48N/cm | ||||||||
75ºC | ＞15N/cm | |||||||||
Độ bền của vật liệu lót | ≥28N/cm | |||||||||
Tách liên kết catốt | 8.0mm | |||||||||
Sự hấp thụ nước | <0,30% | |||||||||
Tốc độ truyền hơi nước | ≤0,35 g/m2 · 24 giờ | |||||||||
Điện trở suất thể tích | ≥1,5×10 12 Ω·m | |||||||||
Sức mạnh điện | ≥35Mv/m | |||||||||
Khả năng chống va đập | 23N·m | |||||||||
Nhiệt độ áp dụng | -34 ～ +85ºC | |||||||||
5/ Hướng dẫn:
A. Nhiệt độ thi công: -5～+50℃; Không được phép thi công ngoài trời khi trời mưa, tuyết, sương mù, độ ẩm >85% và trong môi trường nhiều cát.
B. Khi sử dụng băng chống ăn mòn polypropylene làm lớp chống ăn mòn
1. Xử lý bề mặt chống ăn mòn: loại bỏ rỉ sét, xỉ hàn, gờ, vết dầu và mảnh vụn, đồng thời giữ cho bề mặt sạch sẽ và khô ráo. Theo yêu cầu của GB/T 8923, việc loại bỏ rỉ sét thủ công phải đạt cấp độ St3 và việc loại bỏ rỉ sét cơ học phải đạt cấp độ Sa2.5.
2. Sơn lót: Tránh xa lửa khi sử dụng. Sau khi khuấy đều, dùng cọ sạch, cọ lăn hoặc các phương pháp cơ học khác để quét đều.

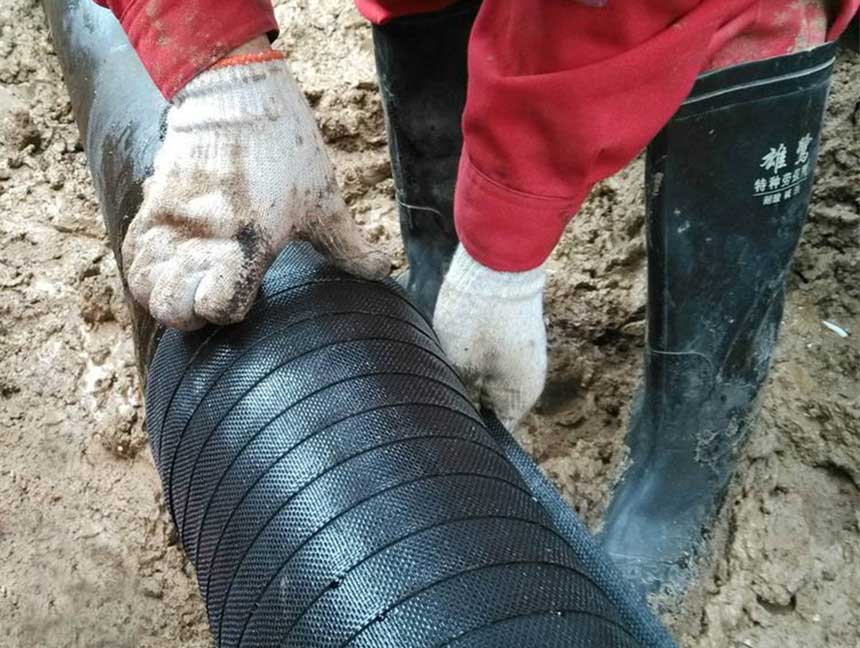

3. Đợi 5 đến 10 phút để lớp sơn lót khô trước khi quấn băng dính. Trong quá trình thi công, cần tăng lực giãn nở cân bằng giữa băng chống ăn mòn polypropylene và bề mặt chống ăn mòn để có thể bám chặt vào bề mặt thi công và đạt được hiệu ứng quấn phẳng, không có khe hở hoặc nếp nhăn.
C. Sử dụng băng dính polypropylene làm lớp bảo vệ cho các vật liệu cần tăng cường ứng suất (như vật liệu chống ăn mòn nhớt đàn hồi, vật liệu chống ăn mòn gốc dầu khoáng). Không cần dùng sơn lót khi sử dụng. Cách sử dụng cũng giống như trên.
6/ Vận chuyển và lưu trữ:
1. Tránh tiếp xúc với ánh nắng mặt trời, mưa, đóng băng, giữ nhiệt và ngăn ngừa hư hỏng, biến dạng.
2. Khi sản phẩm bị đông lạnh dưới -5℃ trong quá trình vận chuyển hoặc bảo quản, cần bảo quản ở nhiệt độ khoảng 20℃ trong 48 giờ trước khi sử dụng.
3. Nên bảo quản trong kho có độ ẩm tương đối dưới 75%, nhiệt độ từ 5 đến 30°C, tránh xa nguồn nhiệt và ngọn lửa.
4. Thời hạn sử dụng: 12 tháng.
Danh mục sản phẩm
Sản phẩm hot
